一、热风炉专用耐高温铂铑热电偶WRP-131概述：

热风炉是高炉炼铁的重要设备，其主要作用是向高炉输送热风，以大幅度降低炼铁焦化。据统计，风温每提高100°c，可提高高炉风口区理论燃烧温度60 80°C，可降低高炉燃料比20-30kg/t，可允许多喷吹煤粉15kg/t。热风炉用热电偶是一种简单、方便地检测和控制热风炉温度的仪器设备。由于热风炉在生产过程中，处于高温(1200-130(TC )和热压力(0.6MPa)的环境下运行，因此对热电偶的工艺要求非常严格。目前使用的热电偶由电偶丝、双孔瓷珠、保护管、安装固定件、接线盒组成，这种热电偶主要靠保护管密封，防止热风泄露，一旦保护管出现问题，热风炉内的热风便直接通过接线盒连接处冲到炉体外面，对设备及人身安全都造成隐患，且影响热电偶的有效检测，从而使高炉炼铁无法正常进行。虽然在单层保护管外面再增加一层外保护管可以降低高温高压热风对热电偶的冲击，但外保护管与套筒一般采用粘结剂粘结，热电偶长期承受的高温高压常使粘结剂脱落形成缝隙，导致热风从热电偶泄露出来

二、热风炉专用耐高温铂铑热电偶WRP-131特点：

属陶瓷保护管具有良好的抗氧化性、导热性、抗磨性、抗多种金属合金和基本炉渣的侵蚀，在温度高达1538℃时具有良好的强度，低孔隙度防止气体侵入。S型热电偶在正常长期使用温度为0-1300℃，短期使用温度是0-1600℃，而长期使用温度在1300℃以上就很容易损坏热电偶，因此选择正确分度号的热电偶是***温度测量准确度的重要因素。铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期使用温度为1300℃，短期使用温度为1600℃。

三、热风炉专用耐高温铂铑热电偶结构

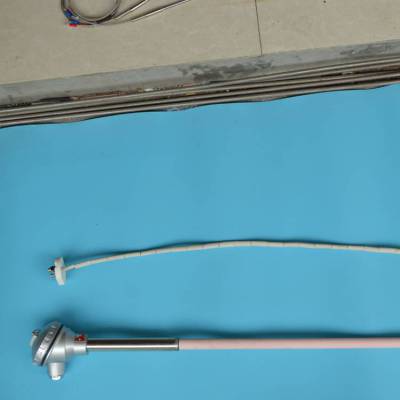

发明内容本实用新型的目的就是要提供一种适于高炉使用、且密封效果好、使用寿命长、测温稳定、误差小的热风炉用热电偶。为实现上述目的，本实用新型所设计的热风炉用热电偶，包括热电偶丝，所述热电偶丝安装在作为绝缘支架的瓷珠中，所述瓷珠设置在内保护管中，所述内保护管设置在外保护管中，所述外保护管的后段设置有套筒，所述套筒的后端与过渡管的前端相连，所述过渡管的前端设置有与炉体热电偶安装座相匹配的连接法兰盘，所述过渡管的后端还设置有一对密封法兰，所述一对密封法兰之间设置有两块绝缘密封垫，所述热电偶丝的引出线从所述两块绝缘密封垫的中间引出。进一步地，所述外保护管的后段与套筒之间用粘结填料密封连接。更进一步地，所述套筒的后端与过渡管的前端采用螺纹连接。再进一步地，所述内保护管和外保护管为刚玉质保护管，所述套筒为镍基钢管。本实用新型的优点在于相对于目前常用的热电偶增加了一对法兰密封，密封法兰贴合面之间设有两块绝缘密封垫，热电偶丝引出线从两块绝缘密封垫中间引出，从而有效地将整个电偶芯内部与外面隔开。由于密封法兰的对夹使用能承受IMpa以内的压力，而热风炉炉膛的工作压力不大于0. 6Mpa,因此即使内外保护管损坏或者外保护管与套筒间的密封粘结填料出现间隙，密封法兰也可阻止高压热风顺着这些间隙或从破坏的保护管流出炉外，进而可改善热电偶检测温度不稳定情况，测温误差相应减小。由于外界含有水分子的气体不能进入到保护管内部，避免了现有技术的热电偶含水空气通过接线盒进入到保护管内部在高温情况下分解产生氢气对热电偶丝的腐蚀作用，减少了热电偶丝中毒情况的发生，从而可以延长热电偶的使用寿命，同时也使测温误差得以减小
