| 加工定制：是 | 品牌：商华 | 型号：WRNF-330 |
| 测量范围：0-1100℃ | 品种：WRN | 分度号：K |
| 允差等级：I | 热响应时间：60s | 联接型式：多种可选择 |
| 外形尺寸：多种mm | 规格：按客户***要求定做 |

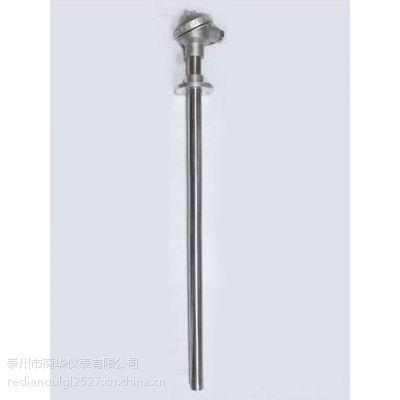

商华供应K型热电偶WRNF-330
WRNF-430 防腐热电偶选型表：
代 号 | 说 明 | |||||||||
WR | □□－□□□□－□-□/□－□ |
| ||||||||
防腐热电偶类型 | N E C F |
| K分度号（进口） E分度号 T分度号 J分度号 | |||||||
防腐热电偶对数 | 省略 2 |
| 单支式 双支式 | |||||||
安装固定装置 | 0 2 4 |
| 无固定装置 固定螺纹：M27×2 固定法兰（见注1） | |||||||
接线盒形式 | 3 4 |
| 防水式 防爆式（见注2） | |||||||
防腐热电偶外径 | 0 1 |
| Ф16mm Ф20mm | |||||||
防腐热电偶外护管材质 | KF2 KF3 法兰规格或螺纹要求补充说明 | 316L衬聚四氟乙烯 常规供货 其他材料衬聚四氟乙烯 安装固定装置补充说明 | ||||||||
防腐热电偶总长：L（见注3） |
|
| ||||||||
热电偶插入长度：l（见注3） |
|
| ||||||||
防腐热电偶精度等级 | 省略 I |
| II级（常规供货） I级（用户特殊要求） | |||||||
注1：防腐热电偶如选用特殊法兰或螺纹安装方式，选型时必须提供法兰标准、规格和法兰材质或螺纹要求。 | ||||||||||
注2：如不对防腐热电偶隔爆等级作特别声明，我厂按dⅡBT4等级供货；如需dⅡCT1-6等级产品协议供货。 | ||||||||||
注3：WR□□—13□□和WR□□—33□□型防腐热电偶选型时仅需要确认总长L（总长等于插入长度）即可；WR□□—23 □□和WR□□—43□□型热电偶选型时通常约定：总长=插入长度+150mm。 | ||||||||||
选型举例：WRN-430KF2-DN80 PNI.6-1950/1800K分度号防腐热电偶（耐磨型），法兰安装（法兰尺寸为DN80PN1.6，不锈钢法兰），防腐热电偶外护管材质为316L整体烧结聚四氟乙烯，防腐热电偶外径为Ф16mm，接线盒为防水型，防腐热电偶总长为1950mm，插入深度为1800mm | ||||||||||
商华供应K型热电偶WRNF-330 防腐热电偶选型表：
代 号 | 说 明 | |||||||||
WR | □□－□□□□－□-□/□－□ |
| ||||||||
防腐热电偶类型 | N E C F |
| K分度号（进口） E分度号 T分度号 J分度号 | |||||||
防腐热电偶对数 | 省略 2 |
| 单支式 双支式 | |||||||
安装固定装置 | 0 2 4 |
| 无固定装置 固定螺纹：M27×2 固定法兰（见注1） | |||||||
接线盒形式 | 3 4 |
| 防水式 防爆式（见注2） | |||||||
防腐热电偶外径 | 0 1 |
| Ф16mm Ф20mm | |||||||
防腐热电偶外护管材质 | KF2 KF3 法兰规格或螺纹要求补充说明 | 316L衬聚四氟乙烯 常规供货 其他材料衬聚四氟乙烯 安装固定装置补充说明 | ||||||||
防腐热电偶总长：L（见注3） |
|
| ||||||||
热电偶插入长度：l（见注3） |
|
| ||||||||
防腐热电偶精度等级 | 省略 I |
| II级（常规供货） I级（用户特殊要求） | |||||||
注1：防腐热电偶如选用特殊法兰或螺纹安装方式，选型时必须提供法兰标准、规格和法兰材质或螺纹要求。 | ||||||||||
注2：如不对防腐热电偶隔爆等级作特别声明，我厂按dⅡBT4等级供货；如需dⅡCT1-6等级产品协议供货。 | ||||||||||
注3：WR□□—13□□和WR□□—33□□型防腐热电偶选型时仅需要确认总长L（总长等于插入长度）即可；WR□□—23 □□和WR□□—43□□型热电偶选型时通常约定：总长=插入长度+150mm。 | ||||||||||
选型举例：WRN-430KF2-DN80 PNI.6-1950/1800K分度号防腐热电偶（耐磨型），法兰安装（法兰尺寸为DN80PN1.6，不锈钢法兰），防腐热电偶外护管材质为316L整体烧结聚四氟乙烯，防腐热电偶外径为Ф16mm，接线盒为防水型，防腐热电偶总长为1950mm，插入深度为1800mm | ||||||||||
