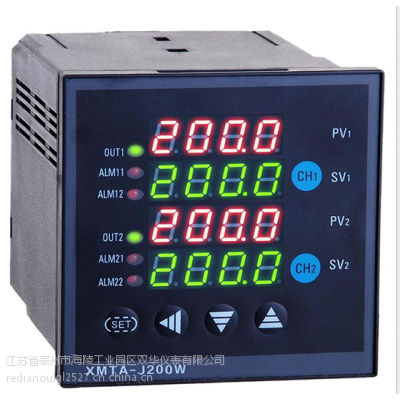

XMT-J200W二路温差智能温度控制器

  XMT-J200W二路温差控制器可以同时配接2路传感器，独立的自整定模式和独立的PID参数，同时控制2路温度；另外该仪表还可设置成温差控制模式，整机控制性能***可靠。

??XMT-J200W二路温差智能温度控制器技术性能

1、 输入类型：CU50（-50.0～150.0℃）、Pt100（-19.9～600.0℃）、K（0～1300℃）、

E（0～700.0℃）、J（0～900.0℃）

2、控制方式：二位式控制、PID控制（温差控制模式时，***通道固定为二位式控制）

3、输出方式：继电器220V  7A(阻性负载)

4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃

5、工作电源：AC220V  50Hz  功耗：小于4W

6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合

7、外型及开孔尺寸(mm)：  XMT：160×80×110     开孔156×76

                         XMTA   96X96X110         开孔92×92

??XMT-J200W二路温差智能温度控制器仪表使用

1、一级菜单设置

按功能键（SET键）3秒，进入一级菜单，此时‘***路显示窗’上、下数码管分别显示参数符号和参数值，可分别按?（移位键）、▲、▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。

2、二级菜单设置

各通道参数分别按CH1、CH2三秒进入相对应的通道菜单项，可按?、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见表1：

3、各通道给定值设定

   按CH1、CH2三秒进入相对应的通道菜单项（二级菜单），出现SP参数，按?、▲、▼三键修改参数值，按SET键保存。

??仪表控制

1、常规双通道控制：

当参数OPA选择为0时，仪表为常规双通道控制方式，左右两边数码管分别显示通道、***通道温度测量值和设定值，可采用二位式控制或PID控制。

2、温差控制：当参数OPA选择为1时仪表为温差控制方式

参数DIS选择1时，***通道温度显示窗上排数码管显示温差值（第2通道温度-***通道温度），下排数码管显示温差设定值，温差控制固定为二位式控制， 当温差<(设定值dt-回差hy)时out2有输出，当温差>(设定值DT+回差HY)时OUT2无输出。

***路报警此时为温差上限报警，当温差>=(温差上限设定值CAL时AL2有输出,

当温差<=(温差上限设定值cal--回差hy)时al2无输出,<>

??自整定操作

首先设置好设定值，然后进入菜单，将AT设置为1，AT灯亮，仪表进入自整定状态，将回差设为0.5～1左右，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的P、I、D等参数并保存，AT灯灭，仪表复位进入控制状态。

??故障分析及排除

本公司仪表采用了***的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。表2是该表在日常应用中的几个常见故障：
