| 加工定制：是 | 品牌：双华 | 型号：SH-500 |
| 测量范围：0-2000℃ |
| 加工定制 | 是 | 类型 | 温度记录仪 | 品牌 | 双华 |
| 型号 | SH-500 | 测量范围 | 0-2000 | 测量精度 | 标准 |
| 电源 | 24V | 外形尺寸 | 多种可选择 | 使用环境 | 各种场合 |
1．输入通道:·单点双点三点四点五点六点八点
·每个通道的测量信号种类可由用户自己设定
也可在定货时注明。[由厂方为用户设定好]
2．通道隔离:·输入通道之间相互隔离，无干扰。
3．显示功能:·测量值的***或巡回显示
·设定参数显示[在设定状态下]
·报警提示符及提示灯
·时间显示[在所有输入信号全部关闭情况下]
4．记录功能:·采用进口固定式热敏头，无笔墨消耗，无笔位
误差，抗震动
·在100mm范围内有800个热印点
·对测量值进行趋势记录和数字记录
·在记录曲线同时打印标尺刻度及每个通道标记
·每隔100mm打印一次刻度值、当前时间和走纸速度
5．实时时间:·由键盘设定当前日期和时间
·即使掉电,也不影响正常计时
6．曲线迁移功能:通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。
7．标度变换功能:对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8．输入信号种类及测量范围:各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。

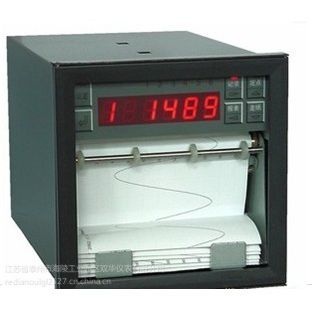

SH-500温湿度曲线和数据有纸记录仪表一
信号种类 | 量程代码 | 测量范围 | |
电 流 | mA | 01 | 0～10mA |
mA | 02 | 4～20mA | |
mA开方 | 03 | 4～20mA开方 | |
电
压 | mV | 11 | 0～20mV |
mV | 12 | 0～50mV | |
mV | 13 | 0～100mV | |
V | 14 | 0～5V | |
V | 15 | 1～5V | |
V开方 | 16 | 1～5V开方 | |
热 电 阻 | Pt100 | 21 | -50.0～550.0°C |
Cu100 | 22 | -50.0～150.0°C | |
Cu50 | 23 | -50.0～150.0°C | |
远传压力电阻 | 24 | 0～400Ω | |
热 电 偶 | T | 31 | 0.0～400.0°C |
E | 32 | 0～1000°C | |
K | 33 | 0～1300°C | |
S | 34 | 0～1750°C | |
B | 35 | 500～1800°C | |
关闭通道 | 00 | 该通道关闭 | |
9．走纸速度:通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。
10．报警功能:
提供六组继电器接点输出，由用户任意组合使用
·每个通道报警均可选择上限、下限、差值上限、差值下限
·每个通道的报警回差可设定，继电器动作时有指示灯提示
·继电器触点容量：24VDC, 3A；220VAC, 3A
11．通讯： 可提供RS232C或RS485通讯接口
【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4 ~ 20 mA模拟量传送输出
【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度:±0.2%FS
15．趋势记录精度: ±0.2%「两幅」
16．数字记录精度: ±0.2%FS
17．输入阻抗:大于10MW〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境:温度范围：0～50°C 湿度范围：10～85 % RH
20．电源电压: 220 V; 50 Hz
21．外形尺寸: 144?144?200 mm
22．开孔尺寸: 138+1?138+1mm
