| 加工定制：是 | 品牌：双华 | 型号：W500 |
| 测量范围：0-1750℃ | 品种：KS | 分度号：s |
| 允差等级：I | 热响应时间：1s | 联接型式：多种可选择 |
| 外形尺寸：多种mm | 规格：多种 |
一、概述

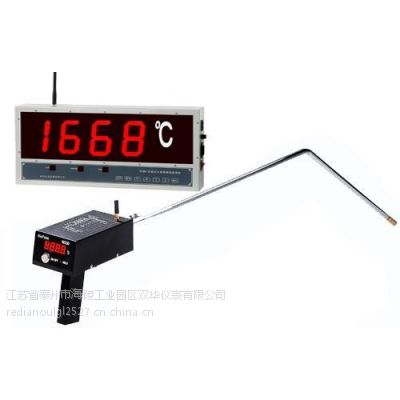

W500壁挂式熔炼测温仪是为冶炼、铸造等行业熔炼过程快速测量熔融金属温度而研制的高精度专用仪器。 该仪器以单片微机为核心、采用高精度测量传感器件、并采取多种智能化处理技术，以确保仪器长期稳定工作。该仪器与相适应的热电偶配套可在多种场合进行精密快速测温。
二、产品标准
测量范围：0-1000℃；0-1750℃；500-1800℃；0-2000℃
测量精度：≤0.2％±1℃；分辨率：1℃；响应时间：1S
显示屏外型尺寸：398×180×90（mm）
配用热电偶：S、B、W、R、K 五种热电偶同机可配
电源：AC220V±10％ 50HZ
三、型号及规格
热电偶 | 型号 | 测量范围（℃） | 适用场合 |
单铂铑 | KS－602 | 0～1750 | 钢、铁、铜液 |
单铂铑 | KR－602 | 0～1750 | 钢、铁、铜液 |
双铂铑 | KB－602 | 500～1800 | 高温钢液 |
钨铼 | KW－602 | 0～2000 | 钢、铁液 |
镍铬－镍硅 | K | 0～1000 | 铝、锌液 |
四、功能特点
1、采用3英寸大型显示器（字高76mm）显示，适合中远距离读数
2、具有温度测成值自动保持，指示灯及电铃音响同步提示测温结束
3、断偶、超量程、电源欠压等报警提示
4、高速抗干扰工业单片机处理数据，具有***的抗干扰能力，中频炉通电熔炼时无须断电便可在炉内进行测温
5、高精度高速A/D转换器，速度快，精度高
五、安装
1、显示器的安装
显示器应安装在距测温点直线可视距离10米左右范围内较适合，以便于观察、记录；安装位置距地面高度以2－3米为宜，电源为AC220V（用照明线路电源，接地必须可靠）。
2、测试枪的安装
打开包装箱，取出测试枪三节，测试枪在装接时，必须用手握定铜头段，逐段旋接而成，避免扭动连线而断焊，旋紧后应无晃动感。将测试枪的航空插头与熔炼测温仪上的航空插头正确相连（正极与负极连接正确方能插入），拧紧。
3、电铃的安装
打开包装箱，取出电铃，正确插入仪器上标有“电铃”处插孔，悬挂在仪器附近的墙面上。
六、操作说明
打开仪器电源开关（ON/OFF），仪器立即显示“0000”，继而显示需配用的热电偶型号：（S/为S型、B/为B型、 U/为WRe3/25、K/为K型、R/为R型）。
测试枪未接上偶头时，仪器显示“-1”。插上热电偶并接触良好时，仪器显示环境温度（B分度号的仪器显示“0”），此时即可进行测温。
测温时将热电偶插入金属液中，深度为≥20mm，做到快、准、稳，时间为3－5秒。当电铃声响时，应立即提起测温枪。仪器自动显示并保持所测得的温度值。
测温结束时，将测试枪应悬挂于离炉子较远的墙面上。
七、配套件
1、测试枪：测试枪型号必须与仪器型号相匹配，规格有1.5M～3M。
2、电铃
3、电源线
4、快速偶头
（1）单铂铑快速偶头 KS－602
（2）单铂铑快速偶头KR－602
（3）钨铼快速偶头 KW－602
（4）双铂铑快速偶头KB－602
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
