| 加工定制：是 | 品牌：商华 | 型号：WRNB |
| 测量范围：0-1000℃ | 品种：WRNB | 分度号：K |
| 允差等级：I | 热响应时间：20s | 联接型式：多种可选择 |
| 外形尺寸：多种mm | 规格：多种 |

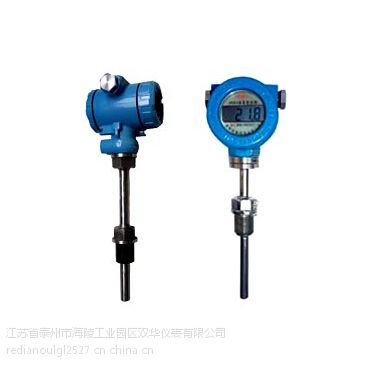

一、商华供应 dIIBT4防爆热电偶概述
隔爆热电偶是一种温度传感器，隔爆热电偶在化学工业自控系统中应用极广，隔爆热电偶通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等 化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
二、商华供应 dIIBT4防爆热电偶产品标准
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
三、商华供应 dIIBT4防爆热电偶测温范围及允差
型号 | 分度号 | 允许误差与偶材等级 | |||
*** | I*** | ||||
允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
PN-WRN | K | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
PN-WRM | N | ±1.5℃ ±0.004│t│ | -40～+375 375～1000 | ±2.5℃ ±0.0075│t│ | -40～+333 333～1200 |
PN-WRE | E | ±1.5℃ ±0.004│t│ | -40～+375 375～800 | ±1.5℃ ±0.004│t│ | -40～+333 333～900 |
PN-WRF | J | ±1.5℃ ±0.004│t│ | -40～+375 375～750 | ±1.5℃ ±0.004│t│ | -40～+333 333～750 |
PN-WRC | T | ±1.5℃ ±0.004│t│ | -40-～+125 125～350 | ±1℃ ±0.0075│t│ | -40～+333 133～350 |
PN-WRP | S | ±1℃ ±[1+0.003（t-1100）] | 0～+1100 1100～1600 | ±2.5℃ ±0.0025│t│ | 0～600 600～1600 |
注：1）热电偶***按协议订货
2）保护管其余材质根据协议订货
四、商华供应 dIIBT4防爆热电偶取证一览表
防爆级别 | 防爆证号 | 认证机构 |
dIIB T4 | GYB96450 | NEPSI |
dIIB T4 | GYB96453 | NEPSI |
dII CT5 | GYB98339 | NEPSI |
dII CT5 | GYB97197 | NEPSI |
iaIICT6 | GYB99412 | NEPSI |
注：NEPSI防爆认证系仪器仪表防爆安全监督检验站。
五商华供应 dIIBT4防爆热电偶、产品特点
多种防爆形式，防爆性能好
压簧式感温元件，抗振性能好
测量范围大
机械强度高，耐压性能好
六、商华供应 dIIBT4防爆热电偶选型方法
温度仪表 |
|
|
|
|
|
|
| R热电偶 | |||||
| 感温元件材料 | |||||
N镍铬—铜镍 | ||||||
E镍铬—镍硅 | ||||||
F铁－铜镍 | ||||||
C铜－铜镍 | ||||||
| 偶丝对数 | |||||
无—单支 | ||||||
2－双支 | 安装固定形式 | |||||
| 2固定螺纹 | |||||
4固定法兰 | ||||||
6固定螺纹锥形式 | ||||||
| 接线盒形式 | |||||
4－隔爆式 | ||||||
| 保护管直径 | |||||
0－φ16 | ||||||
1－φ20 |
商华供应 dIIBT4防爆热电偶订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶点数、热电偶保护管材质、直径、长度等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
