| 加工定制：是 | 品牌：双华 | 型号：WRNM-430 |
| 测量范围：0-1200℃ | 品种：WRN | 分度号：K |
| 允差等级：I | 热响应时间：60s | 联接型式：多种可选择 |
| 外形尺寸：多种mm | 规格：多种 |

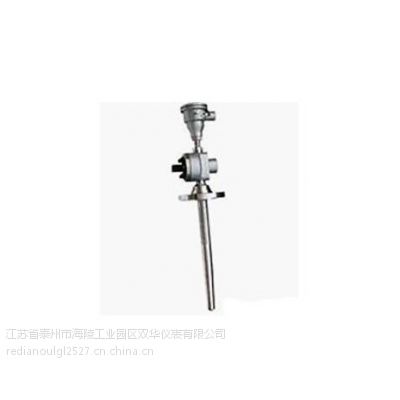

一、概述
耐磨阻漏热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管，专门为高、中、低温耐磨环境的测量场合设计制造的，可适用于循环流化床、沸腾炉、水泥回转窑尾烟室、煤粉炉、球磨机等工业现场，采用铠装或高温铠装芯体，配以不同材质及规格的耐磨套管，耐磨损、耐震动、抗热震性能好，在各种磨损程度极高的恶劣场合中产品的使用寿命可达普通产品的几倍之高，大大提高了生产效率， 降低成本消耗。采用特种耐热和耐磨合金材料作为测量外保护管兼耐磨头，内装铠装芯体，既能具有较高的对粉煤灰颗粒冲刷的耐蚀性能，又能在高温条件下对内芯体起到良好的保护作用。采用法兰或螺纹的连接形式，能长期在0～1200℃之间进行温度测量，是冶金行业运用于耐磨环境中十分理想的温度传感器。
在热电偶内部采用卡死偶丝，***防止漏油或漏气。适用于生产现场存在高耐磨固体颗粒或流体，是炼油厂不可缺少的测温装置。
耐磨阻漏热电偶与耐磨热电偶是同一种产品，的区别就是内部装置不一样，采用卡套螺丝卡死，能***防止漏油或者漏气的现象发生，耐磨阻漏热电偶适用于流化床、沸腾炉、水泥厂窑尾、炼油厂等存在含有高耐磨颗粒或流体的理想测温仪表。
二、产品标准
1、与装配式相同，热电偶I级，热电阻A级按协议订货
2、非耐磨部分保护管材料 1Cr18NI9Ti
3、电气出口：M20×15,NPT1/2
4、耐磨头硬度：HRC62-65
5、防护等级：IP65
6、隔爆等级：d‖BT4,d‖CT5
7、公称压力：2.5MPa
三、型号及规格
型 号 | 分度号 | 测量范围 | 热响应时间 | 保护管材料 | 规格 LX1 |
WRN-430M WRN2-430M | K | 0-800 | ＜180S | 1Cr18Ni9Ti | 450X300 500X350 550X400 600X450 650X500 750X600 950X800 1150X1000 |
WRE-430M WRE2-430M | E | 0-600 | |||
WRN-440M WRN2-440M | K | 0-800 | |||
WRE-440M WRE2-440M | E | 0-600 |
四、测温范围及允差
型号 | 分度号 | 允差等级 | |||
I | II | ||||
允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
WRN | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
WRE | E | ±1.5℃ | -40～+37 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～800 | ±0.0075│t│ | 333～900 | ||
WRP | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
±(1+0.003(t-1100)) | 1100～+1600 | ±0.0025│t│ | 600～1600 | ||
WRQ | R | ±1℃ | 0～+1100 | ±2.5℃ | 0～+1100 |
±(1+0.003(t-1100) ) | 1100～+1600 | ±0.0025│t│ | 1100～+1600 | ||
WRR | B | - | - | - | - |
- | - | ±0.0025│t│ | 600～1700 | ||
五、技术特点
1、耐磨合金：根据磨损环境特点，专门设计的纯合金化的采用真空冶炼的，具有抗高温氧化和极高强度的专用耐磨高温合金，经锻造整体钻孔而成。加工缺陷少，可靠性高，高温强度耐磨综合性能好，价格较高，使用温度800～1200℃。
2、复合铸造耐磨合金：采用复合铠装技术以合金基体加入耐磨粒子，精密熔铸成型。不需车削加工，套管硬度高， 抗高温氧化，有少许铸造缺陷但不影响高温耐磨和密封性， 是使用最普通的高温耐磨套管，价格适中，使用温度800～1200℃。
3、离子注渗碳化钨：以不锈钢为基体采用离子注渗技术在套管表面注入碳化钨粒子。具有高硬、高强、高韧，特别耐磨，耐磨层厚度0.5～1.5mm，外硬内韧，最小直径可到φ8，表面质量好，使用温度0～800℃。在电厂磨煤机中使用寿命达2年以上。
六、耐磨保护管：
1、耐磨材料 测量范围℃ 公称压力MPa 保护管外径mm 选型代号
2、等离子喷漆 0-800 ≦10 φ16、φ18、φ25、φ38 LM
3、高铬铸铁 0-1150 ≦15 φ25、φ38 CM
4、高温氏合金 0-1300 ≦20 φ18、φ25、φ28 KMA
5、表面堆焊 0-1300 ≦20 φ18、φ25、φ28 T
订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶保护管直径、长度、材质等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
